Obróbka tworzyw vs metali – czym się różnią?

Wprowadzenie do obróbki CNC tworzyw i metali

Precyzyjna obróbka skrawaniem CNC metali i tworzyw sztucznych opiera się na tych samych zasadach kinematyki maszyn, jednak różne właściwości fizykochemiczne obu grup materiałowych wymuszają odmienne strategie technologiczne.

Zestawiamy najważniejsze różnice między obróbką CNC tworzyw sztucznych a obróbką CNC metali w produkcji małoseryjnej i prototypowej na maszynach CNC. Metale wyróżniają się dużą wytrzymałością mechaniczną i sztywnością, dlatego części metalowe znoszą duże siły skrawania. Tworzywa konstrukcyjne mają niższą wytrzymałość i sztywność, są za to plastyczne i lekkie, ale wymagają kontroli ciepła, powrotu sprężystego i naprężeń wewnętrznych.

Właściwości fizyczne i termiczne: tworzywa vs metale

Fundamentalna różnica technologiczna wynika z odmiennej gęstości, twardości oraz zachowania materiałów pod wpływem temperatury generowanej podczas obróbki skrawaniem. Stale, stopy aluminium i mosiądz zachowują geometrię pod ostrzem. W obróbce tworzyw sztucznych materiał reaguje inaczej: miejscowo się przegrzewa, uplastycznia na krawędzi skrawanej i po zejściu narzędzia sprężyście wraca do pierwotnego kształtu. Właściwości fizyczne obu materiałów, w tym istotne różnice, zestawia tabela.

Cecha materiału	Metale (stal, stopy aluminium, mosiądz)	Tworzywa sztuczne (POM, PE, PTFE, PEEK, ABS)
Gęstość i masa detalu	wysoka, ciężkie elementy	niska, lekkie elementy
Twardość i opór skrawania	wysokie	niskie
Przewodność cieplna	wysoka, ciepło trafia do wióra	niska, ciepło zostaje w strefie skrawania

Przewodność cieplna a odprowadzanie ciepła ze strefy skrawania

Materiały metalowe przewodzą duże ilości ciepła do wióra i otoczenia, natomiast niska przewodność cieplna tworzyw sztucznych powoduje kumulację energii bezpośrednio na krawędzi skrawającej i w detalu. W przypadku metali temperatura skrawania zwykle sięga 300-400°C (zależnie od stopu), lecz odbiera ją wiór i chłodziwo, a sam materiał znosi tak wysokie temperatury. Tworzywa sztuczne degradują znacznie wcześniej: nagrzane wióry topią się i zaklejają rowki narzędzia, a rozgrzana strefa detalu odkształca się termicznie. Wymusza to kontrolę temperatury już przy doborze parametrów, ale zbyt zachowawcze ustawienia mogą obniżyć wydajność obróbki tworzyw sztucznych i ogólną wydajność zlecenia. Przy odpowiedniej kontroli ciepła frezowanie tworzyw sztucznych da się prowadzić z wysokimi obrotami.

Różnice technologiczne: narzędzia, prędkości, chłodzenie

Dobór parametrów w obróbce tworzyw sztucznych koncentruje się na minimalizacji tarcia i szybkim odprowadzaniu wióra, podczas gdy w metalach priorytetem jest pokonanie oporów skrawania i ochrona ostrza przed zużyciem termicznym. Niski opór skrawania przekłada się na żywotność narzędzia: na jednym narzędziu wykonuje się orientacyjnie do 2000 detali z ABS wobec 500 ze stali nierdzewnej, zależnie od geometrii detalu i strategii obróbki. Mniejsze obciążenie ostrza w obróbce oznacza wolniejsze zużycie narzędzia.

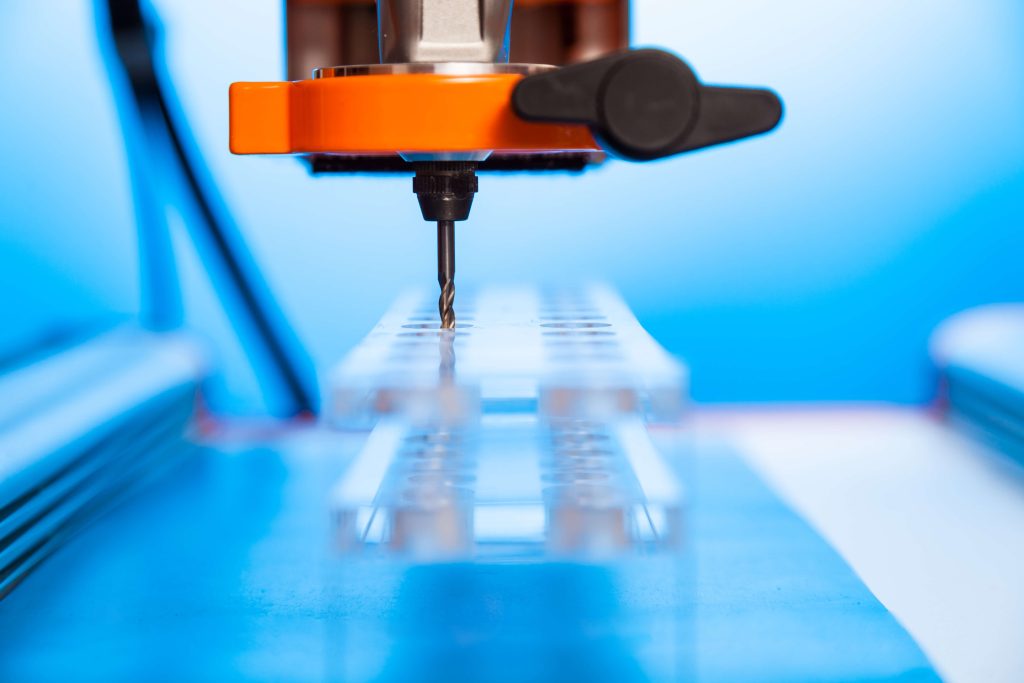

Frezowanie tworzyw sztucznych, na przykład ABS, prowadzi się orientacyjnie przy 5000-7000 obr./min, a toczenie przy 3000-5000 obr./min, zależnie od średnicy narzędzia. Wysoka prędkość skrawania współgra z niskimi siłami, ale wymaga ostrości narzędzia, a zbyt niska prędkość wydłuża kontakt ostrza z detalem i sprzyja nagrzewaniu. Ostrość narzędzia ma tu większe znaczenie niż w metalach, gdzie prędkość skrawania dobiera się do twardości stopu. W obróbce skrawaniem tworzyw sztucznych zwykle stosuje się frezowanie przeciwbieżne, które ogranicza powstawanie zadziorów i wciąganie materiału pod narzędzie, choć wybór zależy od sztywności układu.

Geometria ostrza i specyfika narzędzi skrawających

Obróbka CNC tworzyw sztucznych wymaga ultraostrych narzędzi z węglików spiekanych (VHM) o polerowanych, pojemnych rowkach wiórowych i małej liczbie zębów. Frezy do tworzyw mają jedno lub maksymalnie dwa ostrza, bo mała liczba zębów zostawia miejsce na wiór, ogranicza drgania i zapobiega zaklejaniu. Wiór z tworzyw bywa ciągły lub łamliwy, a wiór metali wstęgowaty, łamliwy lub sypki. Kluczowe znaczenie ma polerowana powierzchnia natarcia, która zmniejsza przyleganie uplastycznionego materiału. Narzędzia skrawające do tworzyw sztucznych ostrzy się różnymi kątami, zależnie od gatunku. Tworzywa z włóknem szklanym ścierają ostrze, dlatego przy frezowaniu stosuje się narzędzia z powłoką diamentową.

W frezowaniu metali stosuje się narzędzia skrawające wieloostrzowe ze stali szybkotnącej lub węglika, projektowane na duże siły i wysoką temperaturę. Zastosowanie ostrych narzędzi węglikowych w obróbce tworzyw służy ograniczeniu tarcia, a w obróbce stali odporności ostrza na temperaturę i siły skrawania.

Strategie chłodzenia: sprężone powietrze i MQL zamiast emulsji

Standardowe chłodziwa cieczowe stosowane w obróbce metali mogą wywoływać w polimerach pęcznienie lub pęknięcia naprężeniowe, dlatego w obróbce CNC tworzyw sztucznych preferuje się chłodzenie sprężonym powietrzem lub mgłą olejową (MQL). Szczególną uwagę wymaga poliwęglan (PC) i inne tworzywa amorficzne, które pod wpływem tradycyjnych emulsji chłodząco-smarujących ulegają pękaniu naprężeniowemu (environmental stress cracking). O metodzie chłodzenia decydują właściwości materiału i jego odporność chemiczna. Niewłaściwe chłodzenie może prowadzić do topnienia krawędzi tworzywa. W zależności od gatunku w obróbce tworzyw sztucznych, takich jak PE, POM i PTFE, często wystarcza obróbka na sucho albo chłodzenie powietrzem, które dodatkowo nie zanieczyszcza detalu płynami obróbkowymi, a pełnego chłodzenia cieczą zwykle się unika, stosując ciecz wybiórczo, po sprawdzeniu kompatybilności chłodziwa.

W obróbce metali stal nierdzewna wymaga intensywnego chłodzenia cieczą pod ciśnieniem 50-70 bar i więcej, żeby odebrać ciepło ze strefy kontaktu ostrza z materiałem.

Tolerancje wymiarowe i stabilność detali

Uzyskanie wąskich tolerancji w obróbce metali zależy głównie od precyzji maszyn CNC, natomiast w obróbce tworzyw sztucznych kluczową rolę odgrywa kontrola rozszerzalności cieplnej i elastyczności materiału. Metale pozwalają uzyskać wysoką precyzję: elementy metalowe utrzymują tolerancje rzędu ±0,01 mm przy znacznie mniejszym ryzyku zmian pod wpływem wilgoci, bo mają niską rozszerzalność cieplną. W ocenie stabilności wymiarowej tworzywa wypadają inaczej: rozszerzają się wyraźniej, więc detal zmierzony tuż po obróbce, w stanie nagrzanym, może po ostygnięciu mieć inny wymiar. POM ma niską absorpcję wilgoci, natomiast nylon (PA6) jest higroskopijny: chłonie wilgoć, co zmienia jego wymiary, więc przed obróbką wymaga suszenia. W przypadku tworzyw sztucznych realność ścisłych tolerancji ocenia się dla konkretnego gatunku, na podstawie rysunku i geometrii detalu.

W obróbce tworzyw sztucznych jakość powierzchni jest za to atutem. Frezowanie tworzyw sztucznych ostrym narzędziem daje chropowatość Ra do 0,8 μm bezpośrednio z maszyny, czyli gładkie wykończenie bez polerowania. W metalach jakość powierzchni często poprawia się w obróbce wtórnej: polerowaniu, anodowaniu lub pasywacji. Pominięcie tego etapu zwiększa szybkość procesu od rysunku do gotowego detalu.

Naprężenia szczątkowe i techniki bezodkształceniowego mocowania

Wiotkość i naprężenia wewnętrzne tworzyw sztucznych wymuszają stosowanie bezodkształceniowych metod mocowania oraz procedur wyżarzania odprężającego półfabrykatów. Niskie siły skrawania pozwalają podczas frezowania mocować delikatniej, a ścisk w tradycyjnym imadle łatwo odkształca cienkościenny detal. W przypadku elementów cienkościennych sprawdza się zastosowanie mocowania próżniowego, dedykowanych szczęk miękkich albo taśm przemysłowych, czyli metod bez docisku punktowego.

Tworzywa są bardziej niż metale podatne na naprężenia wewnętrzne, które zostają w półfabrykacie i uwalniają się po zdjęciu warstwy materiału, co po czasie objawia się zmianami wymiarów. W cyklu produkcji elementów z tworzyw sztucznych dla stabilności wymiarowej stosuje się metodę wyżarzania odprężającego: półfabrykat poddaje się obróbce cieplnej przed obróbką wykańczającą.

Rekomendacja doboru materiału i procesu

Wybór między metalem a tworzywem konstrukcyjnym powinien wynikać ze środowiska pracy elementu, obciążeń tribologicznych, wymagań chemicznych oraz całkowitego bilansu kosztów produkcji i logistyki. Tworzywa sztuczne wygrywają z metalem w zastosowaniach ślizgowych: w kołach zębatych, tulejach, rolkach i prowadnicach łańcuchowych, które dzięki niskiemu współczynnikowi tarcia pracują bez smarowania zewnętrznego. Sprawdzają się też w środowiskach korozyjnych i tam, gdzie liczy się niska masa, na przykład w prototypowych częściach samochodowych. Metal pozostaje niezastąpiony w zastosowaniach, w których element przenosi duże obciążenia w skrajnych warunkach mechanicznych i termicznych.

Niskie koszty przemawiają za tworzywami: materiał i produkcja kosztują mniej niż w przypadku stopów kwasoodpornych czy tytanu, a obróbka CNC tworzyw sztucznych nie wymaga powłok ochronnych, choć trudne warunki pracy mogą wymagać droższych gatunków, np. PEEK. Zastosowanie lekkich tworzyw obniża też koszty magazynowania i transportu. Metale formuje się przez odlewanie, kucie i tłoczenie, a tworzywa przez formowanie wtryskowe i termoformowanie. W prototypach i produkcji małoseryjnej obróbka tworzyw sztucznych CNC nie wymaga formy, a frezowanie pozwala wykonać części skomplikowanych kształtów, natomiast wtrysk nie jest najlepszym rozwiązaniem, dopóki koszt formy nie rozłoży się na większą serię.

Prześlij rysunek do wyceny frezowania i obróbki tworzyw konstrukcyjnych, a technolog oceni wykonalność i dobór materiału.
